Xu Hướng Thiết Kế PCB Phù Hợp Với Sản Xuất Tự Động

Trong thời đại sản xuất thông minh và công nghiệp 4.0, thiết kế bảng mạch in (PCB) không chỉ còn là một công đoạn kỹ thuật đơn thuần, mà đã trở thành yếu tố then chốt quyết định khả năng tự động hóa và hiệu suất của toàn bộ dây chuyền sản xuất. Việc thiết kế PCB phù hợp với yêu cầu sản xuất tự động giúp doanh nghiệp tối ưu hóa chi phí, rút ngắn thời gian sản xuất, đồng thời đảm bảo chất lượng đầu ra.
Trong bài viết này, chúng ta sẽ cùng tìm hiểu các xu hướng thiết kế PCB hiện đại đang được áp dụng rộng rãi nhằm đáp ứng yêu cầu ngày càng khắt khe của sản xuất tự động.

1. Giới Thiệu Về Thiết Kế PCB Trong Bối Cảnh Sản Xuất Tự Động

PCB (Printed Circuit Board) là nền tảng của hầu hết các thiết bị điện tử. Với sự phát triển mạnh mẽ của các dây chuyền SMT và robot tự động, việc thiết kế PCB không thể tách rời khỏi yêu cầu của tự động hóa sản xuất.
Một thiết kế tối ưu không chỉ giúp rút ngắn thời gian lắp ráp mà còn giảm tỷ lệ lỗi, hỗ trợ kiểm tra tự động dễ dàng và nâng cao năng suất.

>>>Sản xuất thông minh (Smart Manufacturing) – Xu hướng kỷ nguyên 4.0

2. Các Yếu Tố Thiết Kế PCB Phù Hợp Với Sản Xuất Tự Động

2.1. Tối Ưu Layout Cho Công Nghệ SMT

SMT là công nghệ lắp ráp chính trong sản xuất điện tử hiện đại. Việc bố trí linh kiện trên bề mặt PCB cần được tối ưu để:

Tăng mật độ linh kiện mà vẫn đảm bảo khoảng cách an toàn.

Giảm thiểu chiều dài đường mạch nhằm cải thiện tín hiệu.

Hỗ trợ robot gắp – đặt hoạt động hiệu quả hơn.

📌 Ví dụ thực tế: Các sản phẩm điện tử tiêu dùng như smartphone, tai nghe Bluetooth... đều yêu cầu layout nhỏ gọn, tuyến tính, phù hợp cho các máy gắp tự động tốc độ cao.

2.2. Thiết Kế Pad và Footprint Tiêu Chuẩn

Một trong những nguyên tắc quan trọng trong thiết kế cho sản xuất tự động là tuân thủ footprint tiêu chuẩn IPC. Điều này đảm bảo:

Linh kiện được nhận dạng chính xác bởi máy dán.

Quá trình hàn reflow diễn ra ổn định.

Hạn chế lỗi hàn lạnh hoặc lệch linh kiện.

📌 Ví dụ thực tế: Các dây chuyền lắp ráp tự động tại Samsung hay LG áp dụng footprint tiêu chuẩn IPC-7351 để đảm bảo sự đồng bộ trong sản xuất và kiểm tra.

>>>Lựa chọn máy cấp liệu bát rung nào phù hợp với năng lực sản xuất

2.3. Thiết Kế Hỗ Trợ Kiểm Tra Tự Động (AOI, ICT)

Thiết kế PCB hiện đại cần dễ dàng cho việc kiểm tra tự động, đặc biệt là:

Thêm test point phục vụ cho ICT (In-Circuit Test).

Bố trí pad và linh kiện sao cho dễ quan sát bằng máy AOI.

Không đặt linh kiện che khuất đường hàn hoặc mối nối quan trọng.

📌 Ví dụ thực tế: Trong dây chuyền sản xuất các thiết bị IoT, việc kiểm tra tự động được thực hiện toàn phần, yêu cầu PCB có thiết kế hỗ trợ từ đầu.

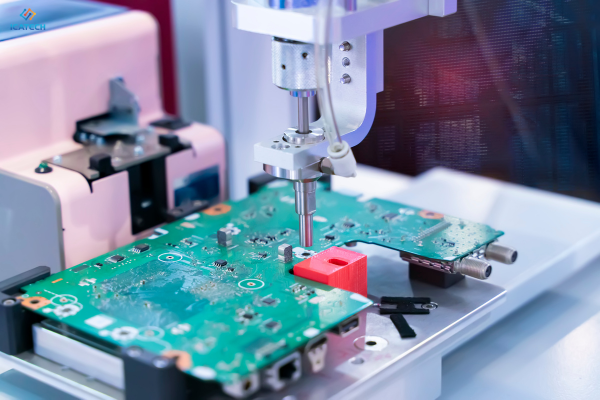

2.4. Thiết Kế Theo Hướng Dễ Tự Động Hóa Lắp Ráp

Để đạt năng suất cao, PCB cần được thiết kế sao cho:

Không có linh kiện treo, ưu tiên lắp đặt cùng một mặt.

Định vị chuẩn xác trên khay hoặc băng tải.

Tối ưu hướng đặt linh kiện giúp robot hoạt động chính xác, giảm thời gian xoay trục.

📌 Ví dụ thực tế: Các nhà máy của Foxconn áp dụng tiêu chí “One-Side Placement” – thiết kế toàn bộ linh kiện cùng một mặt PCB để rút ngắn thời gian và giảm lỗi.

>>>Chuyển Đổi Tự Động Hóa Cho Doanh Nghiệp Nhỏ – Bắt Đầu Từ Đâu?

3. Lợi Ích Của Việc Thiết Kế PCB Phù Hợp Với Tự Động Hóa

✅ Nâng Cao Hiệu Suất Sản Xuất

Một thiết kế tối ưu sẽ giúp:

Tăng tốc độ lắp ráp tự động.

Giảm thời gian rework.

Tăng thông lượng trên mỗi đơn vị thời gian.

✅ Giảm Chi Phí Nhân Công và Thiết Bị

Ít cần thao tác thủ công.

Giảm số lượng công đoạn kiểm tra thủ công.

Tối ưu số lượng máy móc cần đầu tư.

✅ Tăng Độ Chính Xác và Ổn Định

Robot và máy gắp linh kiện hoạt động chuẩn xác hơn khi PCB được thiết kế đúng chuẩn.

Giảm lỗi gắn sai linh kiện hoặc sai vị trí.

✅ Dễ Dàng Trong Quản Lý Chất Lượng

Hỗ trợ công cụ kiểm tra tự động.

Dễ phân tích và xử lý lỗi.

>>>Công Nghệ Edge Computing Cho Xử Lý Dữ Liệu Sản Xuất

4. Xu Hướng Thiết Kế PCB Tương Lai Trong Sản Xuất Tự Động

🔹 Thiết Kế Dựa Trên AI và Phân Tích Dữ Liệu

AI đang được ứng dụng để gợi ý bố trí linh kiện thông minh, rút ngắn thời gian thiết kế và đảm bảo tối ưu cho sản xuất hàng loạt.

🔹 Thiết Kế Tái Sử Dụng và Chuẩn Hóa

Tái sử dụng module thiết kế giúp giảm thời gian phát triển sản phẩm mới và tạo điều kiện cho việc mở rộng sản xuất tự động.

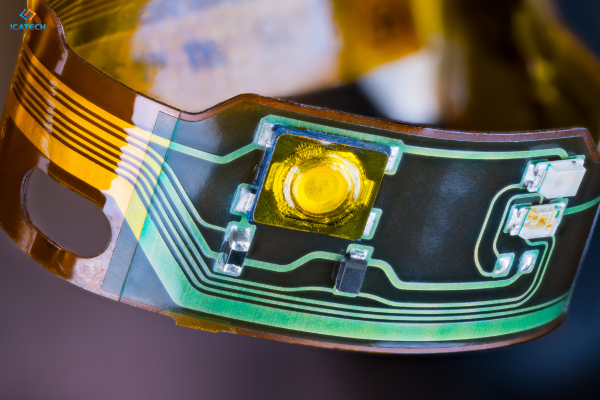

🔹 Hỗ Trợ Công Nghệ Thế Hệ Mới (HDI, Flexible PCB)

HDI và PCB mềm đang ngày càng phổ biến trong thiết bị đeo và sản phẩm nhỏ gọn – yêu cầu cao hơn về thiết kế tương thích với dây chuyền tự động.

>>>Sản Xuất Bảng Mạch In Tiên Tiến – Đột Phá Công Nghệ, Nâng Tầm Chất Lượng
