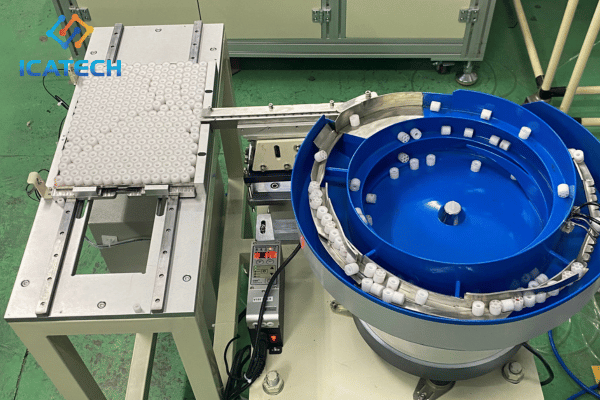

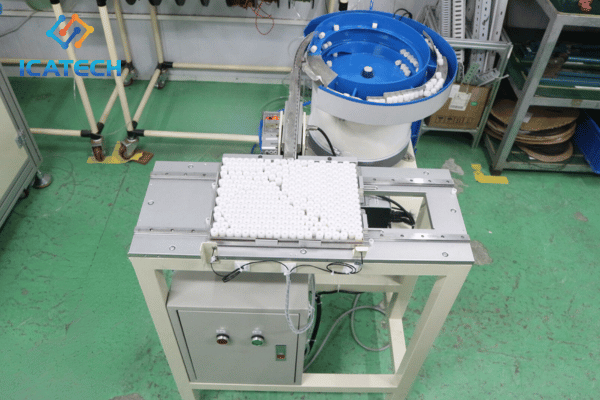

Máy cấp liệu bát rung là một trong những loại máy móc thiết bị được sử dụng rộng rãi phục vụ cho quá trình sản xuất của doanh nghiệp. Máy cấp liệu bát rung được ICATECH thiết kế, lắp ráp và chế tạo theo yêu cầu của từng doanh nghiệp.

Hãy cùng chúng tôi tìm hiểu cấu tạo và nguyên lý hoạt động của máy bát rung được đặt hàng theo yêu cầu của một khách hàng doanh nghiệp qua bài viết này.

1.Công dụng của máy cấp liệu bát rung

- Máy cấp liệu bát rung đóng vai trò thiết yếu trong việc tự động hóa quy trình sản xuất, giúp định hướng và đưa các bộ phận nhỏ vào vị trí chính xác một cách hiệu quả.

- Máy cấp liệu bát rung hoạt động dựa trên nguyên lý rung động hướng dẫn các bộ phận di chuyển đến vị trí cụ thể với độ chính xác cao.

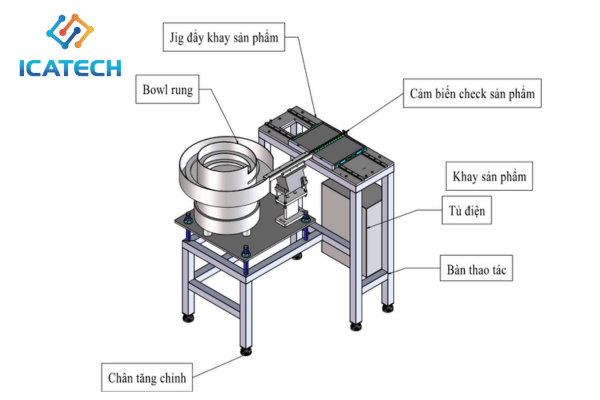

2.Cấu tạo của máy cấp liệu bát rung theo yêu cầu

2.1.Bowl rung (Phễu rung)

- Có chức năng sắp xếp các chi tiết, sản phẩm theo một hướng nhất định để đưa vào cơ cấu máy.

- Giúp định hướng và sắp xếp các chi tiết, sản phẩm một cách trật tự, đồng nhất, tạo điều kiện thuận lợi cho quá trình gia công hoặc lắp ráp.

2.2. Jig đẩy khay sản phẩm

- Là thiết bị tự động hoặc bán tự động trong máy cấp liệu bát rung, dùng để đẩy các khay sản phẩm di chuyển trong dây chuyền sản xuất.

- Được thiết kế riêng biệt để phù hợp với kích thước và hình dạng của khay, đảm bảo di chuyển chính xác và an toàn.

2.3. Cảm biến check sản phẩm

- Kiểm tra các chi tiết, sản phẩm trong quá trình cấp liệu, đảm bảo chất lượng sản phẩm.

- Có khả năng kiểm tra nhiều đặc điểm như kích thước, hình dạng, màu sắc, vị trí, lỗi,… giúp loại bỏ sản phẩm lỗi, đảm bảo chất lượng đầu ra.

2.4. Khay sản phẩm

- Dùng để chứa các chi tiết, sản phẩm trong quá trình cấp liệu.

- Có nhiều kích thước và hình dạng khác nhau, phù hợp với nhiều loại sản phẩm khác nhau.

2.5. Tủ điện

- Chứa và bảo vệ các thiết bị điện như công tắc, cầu dao,…

- Đảm bảo an toàn cho người sử dụng và các thiết bị điện.

2.6. Bàn thao tác

- Giúp công nhân dễ dàng thao tác, sử dụng thiết bị.

- Tạo môi trường làm việc thoải mái và hiệu quả.

2.7. Chân tăng chỉnh

- Điều chỉnh độ cao của máy cấp liệu bát rung.

- Giúp máy hoạt động phù hợp với nhiều vị trí và yêu cầu sử dụng khác nhau.

Với cấu tạo của máy cấp liệu bát rung được đặt hàng theo yêu cầu sẽ phù hợp với từng loại sản phẩm của doanh nghiệp.

3.Đặc tính kỹ thuật của máy cấp liệu bát rung được đặt hàng theo yêu cầu

Kích thước máy: 649(W) x 650(L) x 883(H) (mm)

Nguồn điện: AC 1 phase-220V- 50Hz

Điện điều khiển: 24V

4.Hướng dẫn vận hành

4.1. Nguyên lý hoạt động

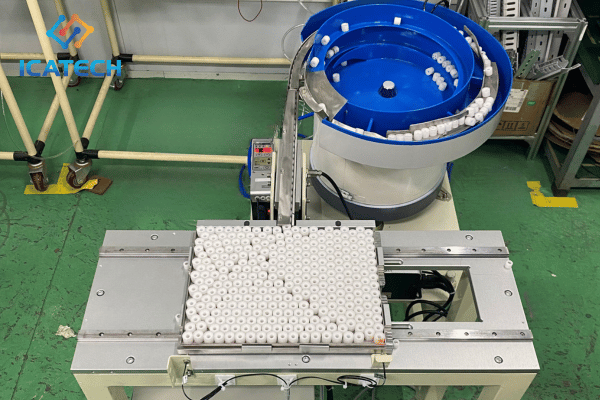

Sau khi cấp nguồn và cấp liệu vào bowl rung, đặt khay vào ta nhấn “START” thì bow rung và Linear bắt đầu chạy và sản phẩm sẽ được đưa ra khay đựng sản phẩm, cảm biến check sản phẩm bắt được thì bow rung và linear dừng lại, trong trường hợp khi đang chạy mà công nhân muốn dừng lại thì nhấn nút “STOP”, thì bow rung và linear sẽ dừng lại và muốn chạy lại thì nhấn nút “START”.

4.2. Hướng dẫn vận hành

• Bước 1:

+ Cấp liệu vào bowl rung

+ Cấp nguồn và tủ, bật aptomat trong tủ điện

+ Đặt khay đựng vào

• Bước 2:

+ Nhấn nút “START” trên tủ điện để bắt đầu, trong trường hợp công nhân muốn dừng lại thì nhấn nút “STOP” trên tủ điện.

• Bước 3:

+ Khi sản phẩm đã được ra đầy khay đựng, thì bow và linear sẽ dừng lại để công nhân có thể lấy khay sản phẩm ra và thay khay đựng mới vào, Nhấn nút “START” để bắt đầu lại.

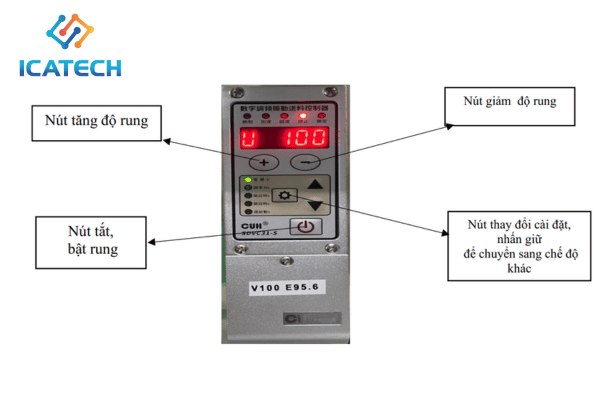

4.3. Cài đặt bộ điều khiển bowl và linear

5.Lợi ích của việc ứng dụng máy cấp liệu bát rung vào quy trình sản xuất

Máy cấp liệu bát rung giúp doanh nghiệp giải quyết những khó khăn trong việc: cấp liệu thủ công tốn thời gian và công sức; sai sót trong quá trình cấp liệu dẫn đến sản phẩm lỗi; hiệu quả sản xuất thấp.
