DCS là gì? Ưu thế của hệ thống DCS ngày nay

Vai trò quan trọng nhất của hệ thống DCS là khả năng phân phối các chức năng điều khiển và giám sát trên nhiều điểm trong quy trình sản xuất. Điều này giúp nhà máy tối ưu hóa quá trình sản xuất, tăng cường độ tin cậy và linh hoạt, và giảm thiểu nguy cơ sự cố. Hơn nữa, hệ thống DCS thường có giao diện đồ họa dễ sử dụng, cho phép người dùng giám sát và điều khiển quy trình sản xuất một cách hiệu quả.

1. DCS là gì?

DCS (Distributed Control System) - Hệ thống điều khiển phân tán là một hệ thống điều khiển cho một dây chuyền sản xuất hoặc một quá trình công nghiệp phức tạp, trong đó các bộ điều khiển không tập trung tại một nơi mà được phân tán trên toàn hệ thống với mỗi hệ thống con được điều khiển bởi một hoặc nhiều bộ điều khiển.

Mỗi thiết bị trong hệ thống DCS, từ cảm biến đến bộ điều khiển, được kết nối với nhau thông qua một mạng lưới truyền thông. Sau đó, thông tin từ các cảm biến được chuyển đến bộ điều khiển trung tâm, đây chính là nơi mà các thuật toán và logic điều khiển được thực thi.

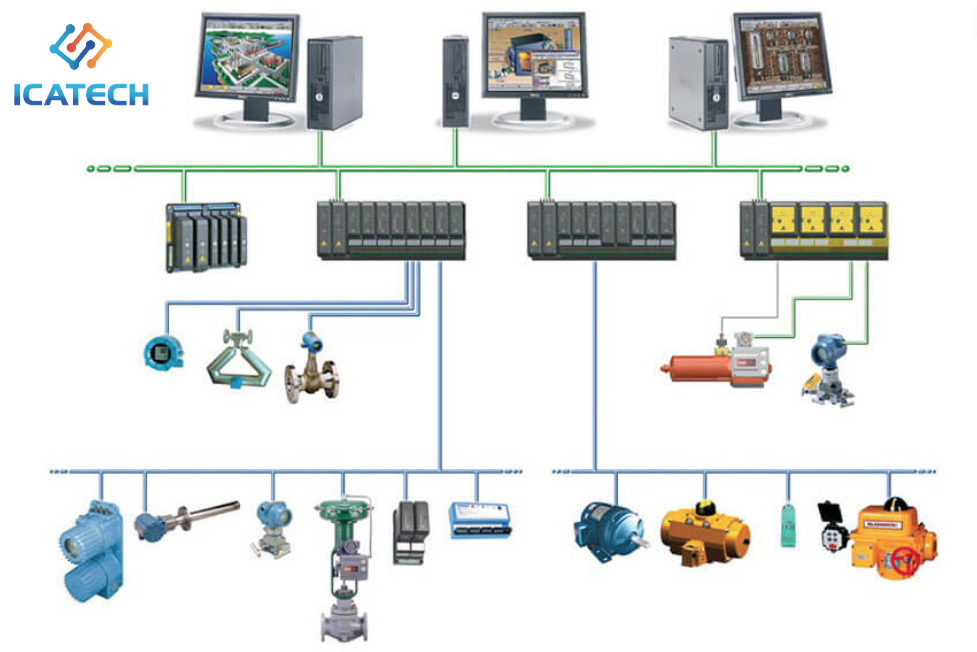

Hệ thống điều khiển phân tán DCS

Dựa trên dữ liệu thu thập được từ cảm biến và các thông số được thiết lập trước, hệ thống DCS tự động ra quyết định và tương tác với các thiết bị đầu ra như van điều khiển, máy bơm, hoặc các thiết bị khác… để điều chỉnh quá trình phân tán sao cho đạt được các mục tiêu về hiệu suất và chất lượng sản phẩm.

>>>Hệ thống quản lý chất lượng sản phẩm - QMS

2. Phân loại hệ thống DCS

Các hệ thống DCS truyền thống

Các hệ này sử dụng các bộ điều khiển quá trình theo kiến trúc riêng của từng nhà sản xuất. Các hệ thống DCS cũ thường đóng kín, ít tuân theo các chuẩn giao tiếp công nghiệp, các bộ điều khiển được sử dụng cũng thường chỉ làm nhiệm vụ điều khiển quá trình, vì vậy phải sử dụng kết hợp các thiết bị điều khiển khả trình PLC (Programmable Logic Controller). Các hệ thống DCS mới có tính năng mở tốt hơn, một số bộ điều khiển đảm nhiệm cả các chức năng điều khiển quá trình, điều khiển trình tự lẫn điều khiển logic (hybrid controller).

Các hệ thống DCS trên nền PLC

Thiết bị điều khiển khả trình (PLC) là một loại máy tính điều khiển chuyên dụng. Hầu hết các PLC hiện đại không chỉ có thể thực hiện các phép tính logic đơn giản, mà còn có khả năng làm việc với các tín hiệu tương tự và thực hiện các phép toán số học, các thuật toán điều khiển phản hồi. PLC được sử dụng trong các hệ thống điều khiển phân tán DCS thường có cấu hình mạnh, hỗ trợ điều khiển trình tự cùng với các phương pháp lập trình hiện đại.

>>>Đọc thêm Bộ lập trình PLC là gì?

Các hệ thống DCS trên nền PC

Giải pháp sử dụng máy tính cá nhân (PC) làm thiết bị điều khiển đã trở nên phổ biến. Nếu so sánh với các bộ điều khiển khả trình (PLC) và các bộ điều khiển hệ thống điều khiển phân tán DCS đặc chủng thì thế mạnh của PC chính là tính năng mở, khả năng lập trình tự do, hiệu năng tính toán cao và đa chức năng, cũng như giá thành cạnh tranh.

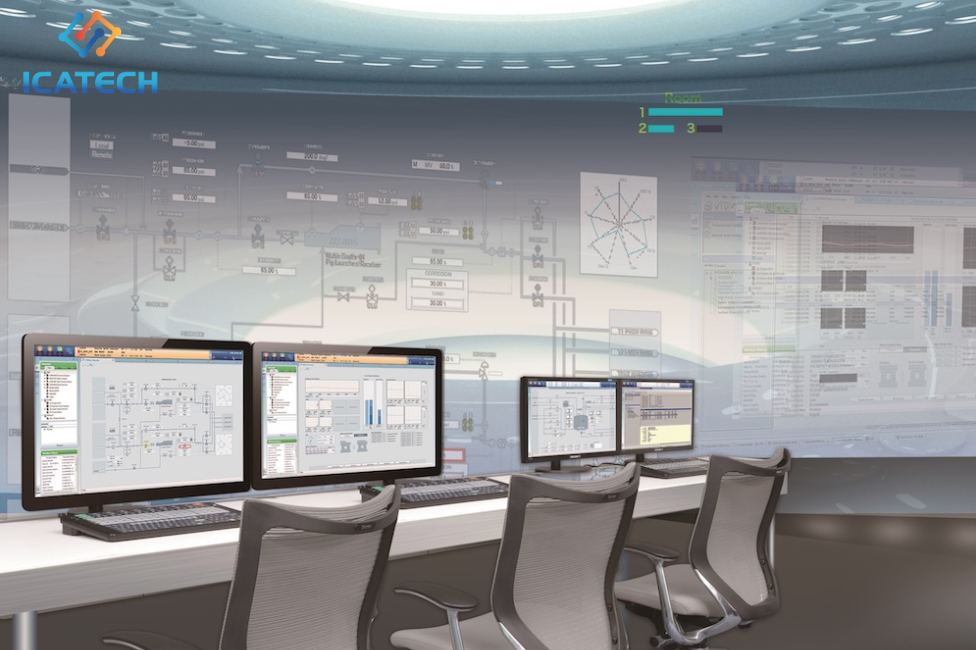

Hệ thống DCS trên PC

3. Thành phần hệ thống DCS

Trạm điều khiển cục bộ (local control station, LCS)

Đôi khi còn được gọi là các khối điều khiển cục bộ (local control unit, LCU) hoặc các trạm quá trình (process station, PS). Các trạm điều khiển cục bộ thuộc cấp điều khiển, là nơi thực hiện mọi chức năng điều khiển cho một công đoạn. Các trạm này thường được đặt trong phòng điều khiển hoặc phòng điện ở cạnh phòng điều khiển trung tâm hoặc rải rác gần khu vực hiện trường.

Trạm vận hành (operator station, OS)

Được đặt tại phòng điều khiển trung tâm. Các trạm vận hành có thể hoạt động song song, độc lập với nhau. Để tiện cho việc vận hành hệ thống, người ta thường sắp xếp mỗi trạm vận hành tương ứng với một phân đoạn hoặc một phân xưởng.

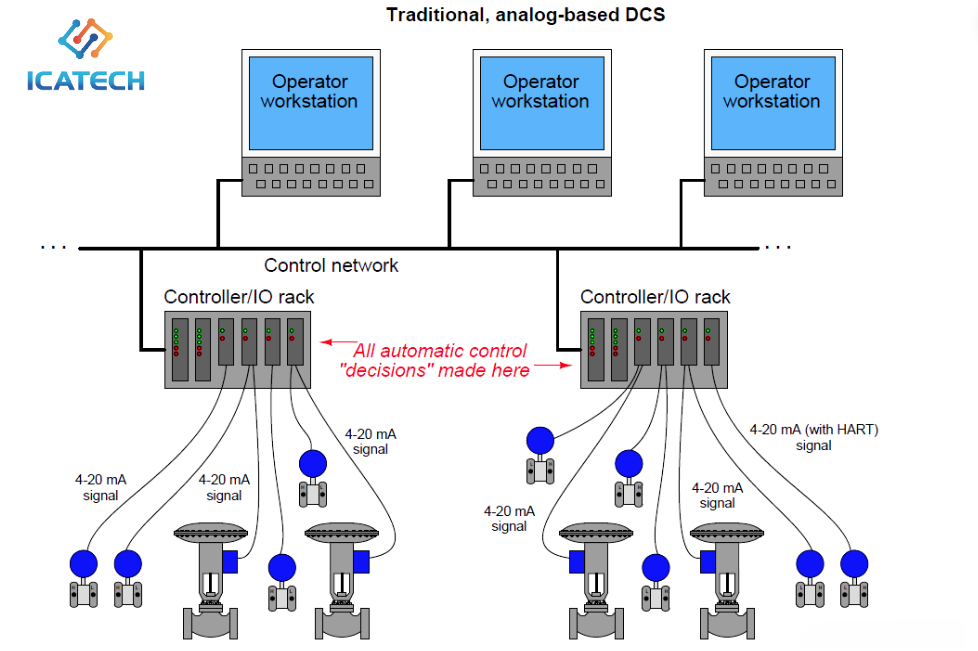

Thành phần hệ thống DCS

Trạm kỹ thuật (engineering station, ES)

Là nơi cài đặt các công cụ phát triển, cho phép đặt cấu hình cho hệ thống, tạo và theo dõi các chương trình ứng dụng điều khiển và giao diện người - máy, đặt cấu hình và tham số hóa các thiết bị trường.

Hệ thống truyền thông

Gồm bus hệ thống (system bus) và bus trường (field bus). Bus hệ thống (system bus) sẽ nối mạng các trạm điều khiển cục bộ với nhau và với các trạm vận hành, trạm kỹ thuật. Bus trường có chức năng ghép nối trạm điều khiển với các trạm vào/ ra phân tán và các thiết bị trường thông minh.

Ngoài các thành phần chính trên, một hệ thống điều khiển DCS cụ thể có thể bao gồm các thành phần khác như trạm vào/ra từ xa (remote I/O station), các bộ điều khiển chuyên dụng, v.v..

>>>Xem thêm xe tự hành AGV

4. Ưu thế của hệ thống DCS ngày nay

Mức độ điều khiển cao

Khả năng quản lý một lượng lớn điểm vào/ra, cho phép giám sát và điều khiển nhiều thiết bị và quy trình phức tạp.

Hệ thống tích hợp các bộ điều khiển, mạng truyền thông và phần mềm điều hành, cung cấp khả năng điều khiển toàn diện và đồng bộ.

Điều khiển hệ thống DCS

Cấu hình linh hoạt

Dễ dàng thay đổi chương trình, cấu trúc hệ thống và bổ sung/loại bỏ các thành phần mà không ảnh hưởng đến hoạt động của quy trình.

Khả năng dự phòng kép ở tất cả các thành phần đảm bảo tính ổn định và sẵn sàng hoạt động cao.

Tỷ lệ lỗi thấp

Thiết kế hệ thống mở cho phép tích hợp với các PLC khác nhau, điều khiển máy móc và công đoạn sản xuất độc lập.

Tỷ lệ lỗi thấp giúp tiết kiệm chi phí vận hành, bảo trì và giảm thiểu gián đoạn sản xuất.

>>>Dịch vụ bảo trì bảo dưỡng máy tự động hóa

Tính sẵn sàng và độ tin cậy cao

Cơ chế dự phòng, an toàn và khởi động lại tự động khi xảy ra sự cố đảm bảo hệ thống hoạt động liên tục.

Chế độ bảo trì, chẩn đoán và báo lỗi giúp phát hiện và xử lý vấn đề nhanh chóng.

Hệ thống bảo mật giúp hạn chế truy cập trái phép và bảo vệ dữ liệu quan trọng.
